北横通道二期

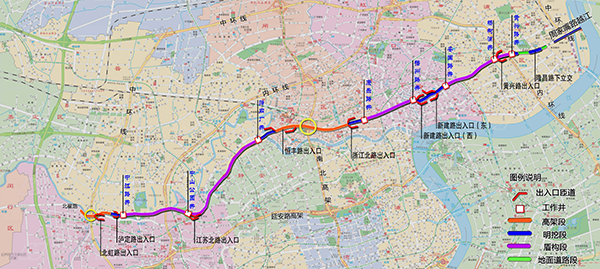

　　北横通道新建工程是中心城区北部东西向小客车专用通道，服务北部重点地区的中长距离到发交通，是三横北线的扩容和补充。北横通道西起北虹路，东至内江路，贯穿上海中心城区北部6个行政区，全线经长宁路-长寿路-天目西路-天目中路-海宁路-周家嘴路，向西接北翟快速路，向东接周家嘴路越江隧道，长约19.1km。







建设单位：上海城投公路投资（集团）有限公司

施工单位：上海市机械施工集团有限公司

应用：

1.BIM模型建立与应用

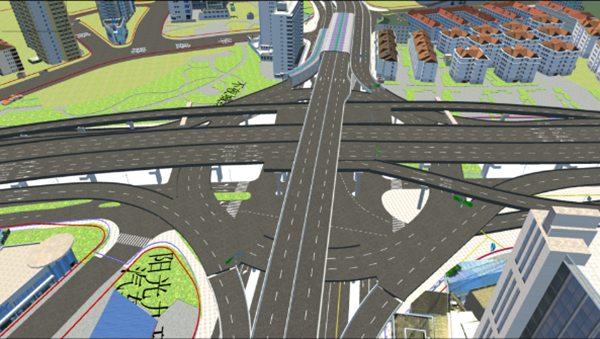

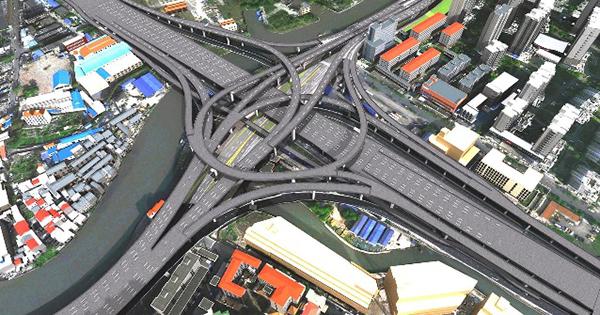

桥梁模型



桥梁模型

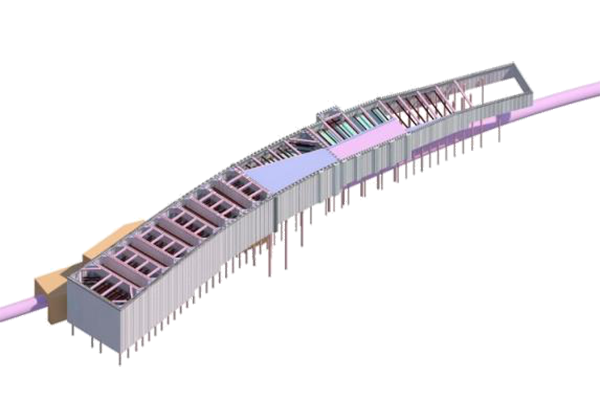

维护结构模型

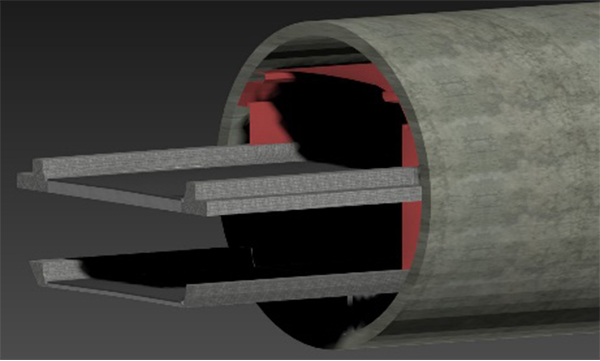

隧道模型

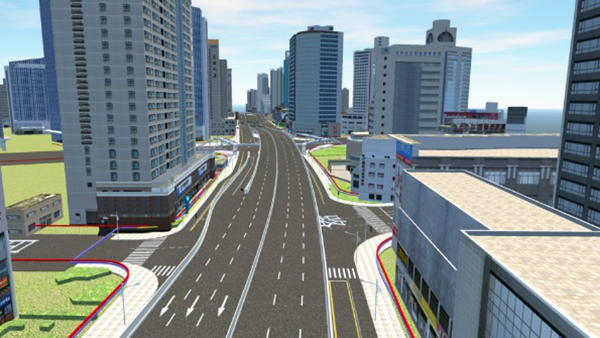

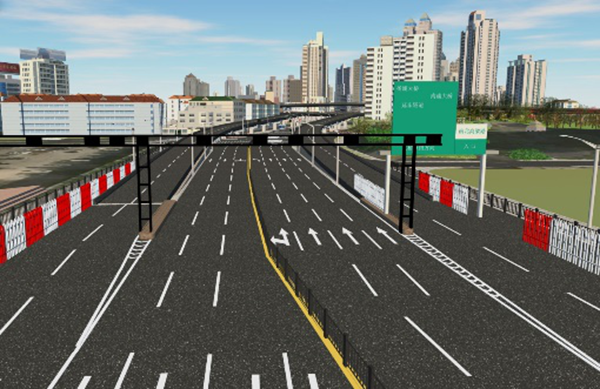

地面道路模型



地面道路模型

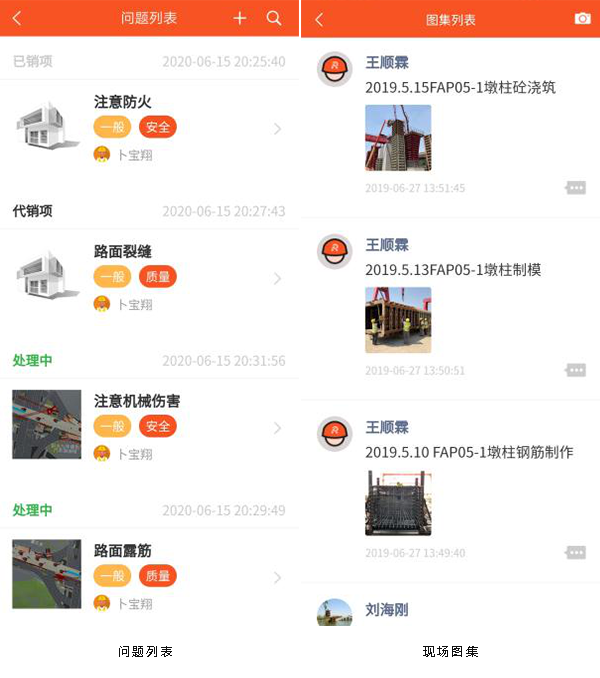

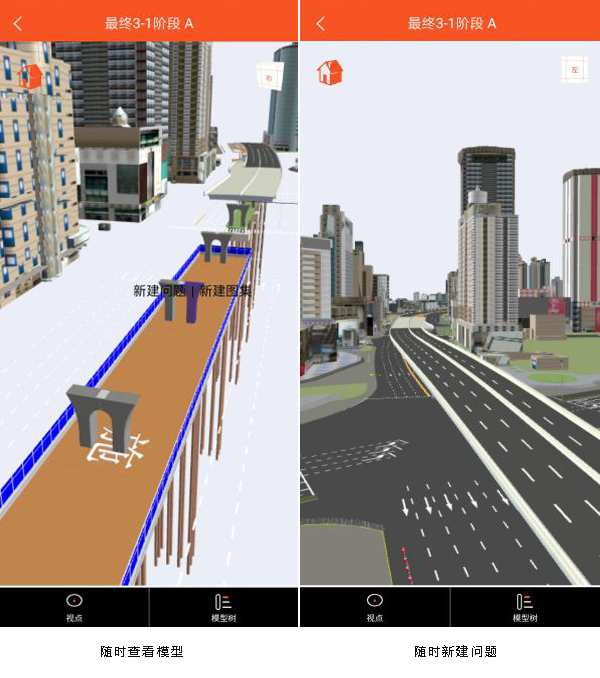

2.移动端功能

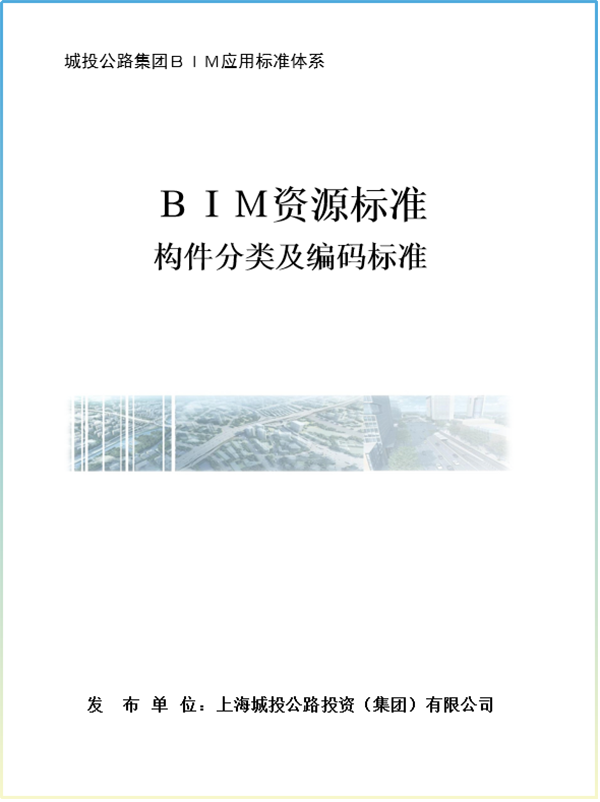

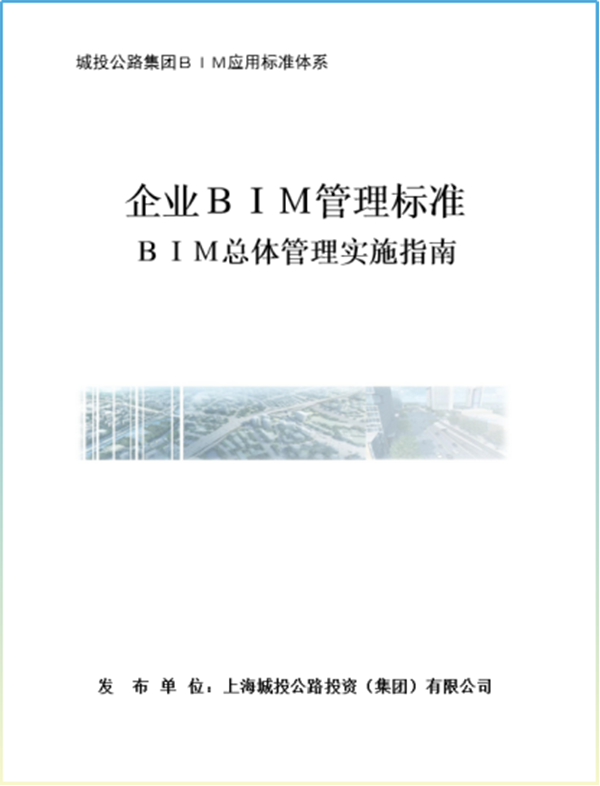

3.BIM实施标准













4.BIM应用成果展示

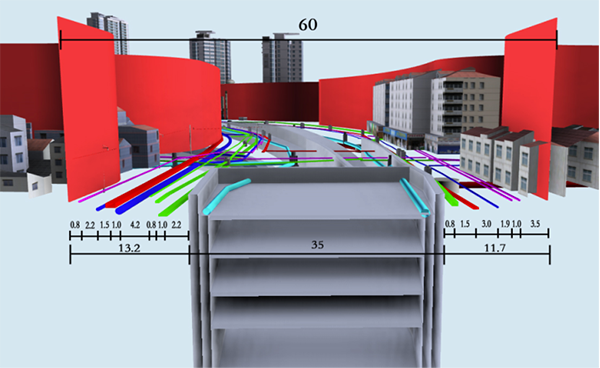

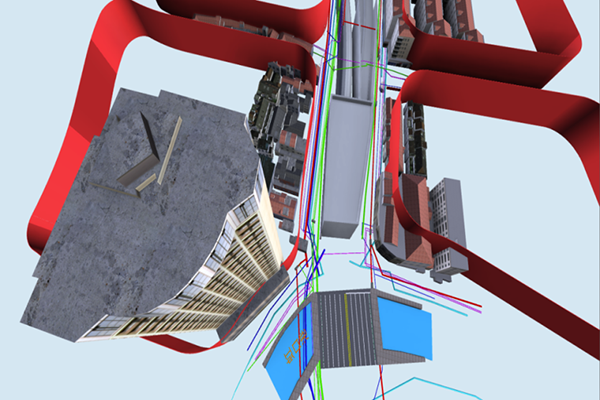

地下管线搬迁





 规划断面



现状管线



规划管线



地面现状

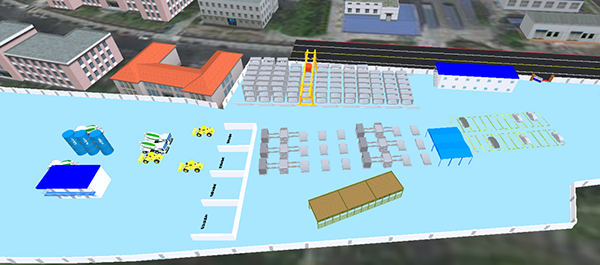

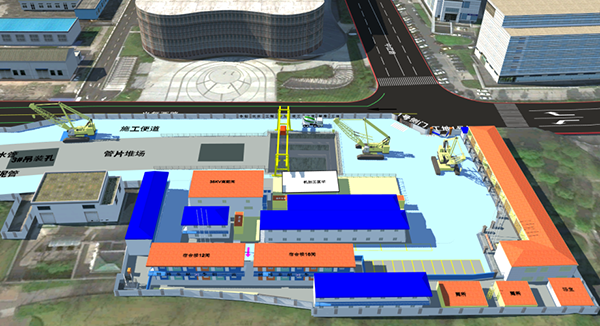

施工场布模拟



中江路段



中江路段是北横盾构始发井，运用BIM技术搭建施工场地布置模型，反映各个大临设备设施的位置关系，实时展示工地现场状况。





施工工艺模拟
